LTK5105 是专为小功率设备打造的单声道AB类音频功率放大器，采用SOP8 标准封装，具备宽电压供电、差分输入、高电平使能控制、无闲置引脚（无 NC）等核心优势，外围极简、无需复杂 PCB 即可稳定输出大功率音频，适配游戏手柄、对讲机、便携影音、安防对讲等

一、核心亮点

1、高电平使能控制

SD 引脚高电平工作、低电平关断，关机电流典型值＜1μA，超低待机功耗。

2、纯正单声道架构

单通道 BTL 桥接输出，驱动能力强，可直接驱动扬声器与容性负载。

3、无闲置引脚（无 NC）

全 8 脚功能复用，无空脚，布局紧凑，节省 PCB 空间。

4、宽压工作区间

推荐供电2.5V–6.0V，兼容锂电池、USB 等多种供电。

5、大功率输出

5V 供电、4Ω 负载下可稳定输出3W 功率（THD+N≤10%）。

6、差分输入结构

±IN 差分输入，抗干扰强，音频更纯净。

7、极简外围、无需复杂 PCB，无需输出耦合电容、电感，布线简单，设计成本低。

二、官方重要插图

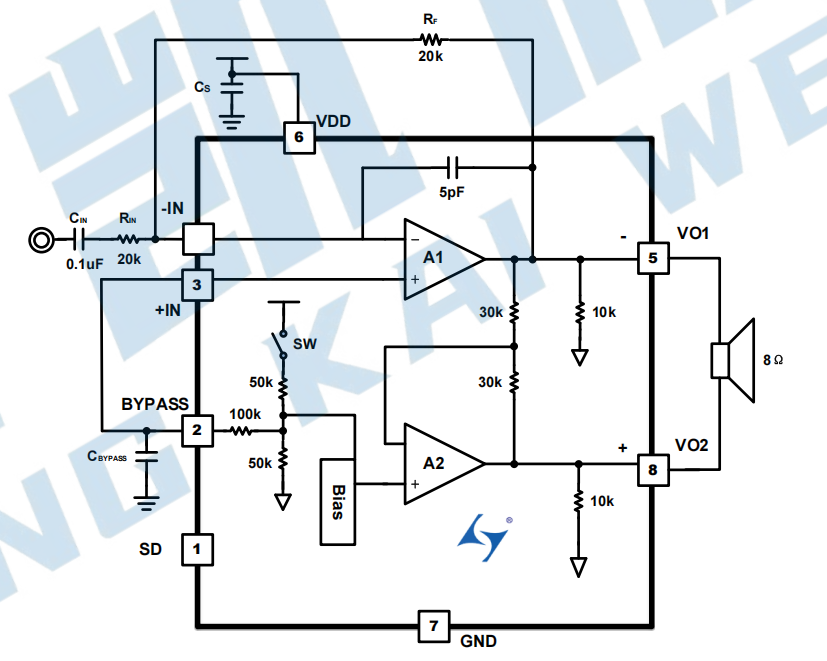

图 1：LTK5105 典型应用电路图

该图展示芯片最简工作电路，包含输入阻容、增益配置、SD 使能、BYPASS 旁路电容、BTL 输出等，外围极简，无需复杂 PCB。

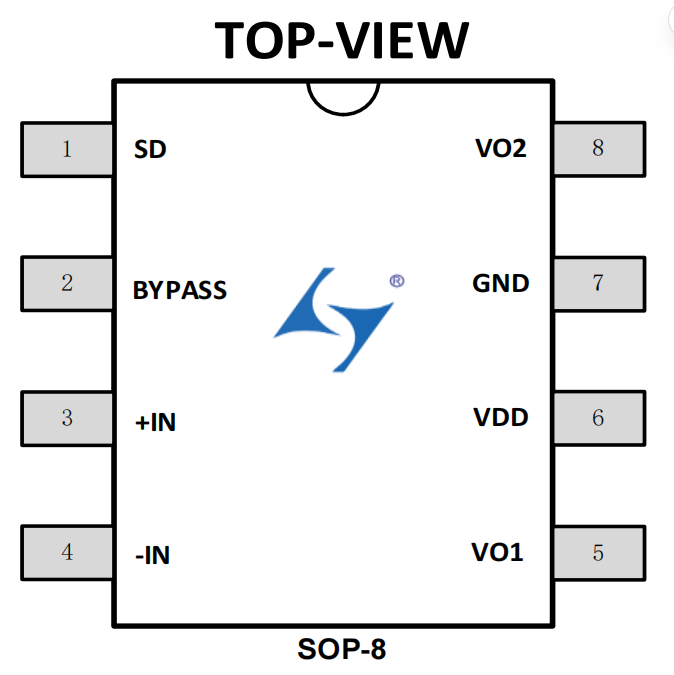

图 2：LTK5105 引脚定义图

清晰标注 1~8 脚位置：1-SD、2-BYPASS、3-+IN、4–IN、5-VO1、6-VDD、7-GND、8-VO2，全功能脚、无 NC 空脚。

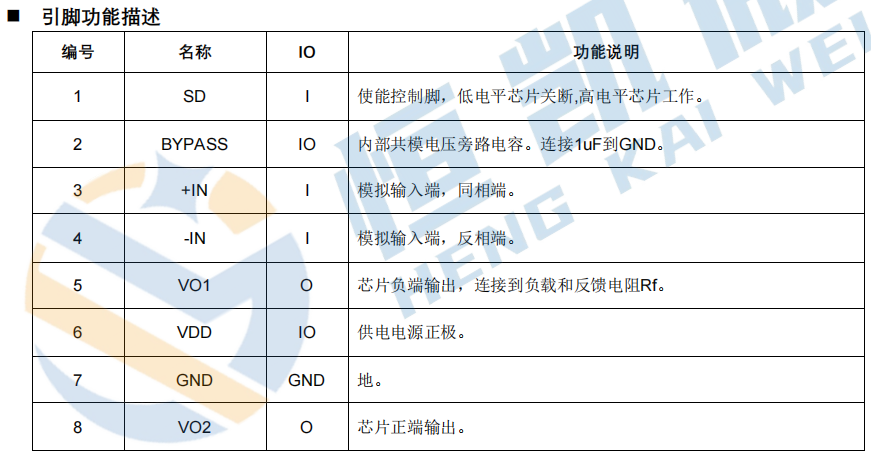

图 3：LTK5105 引脚信息图

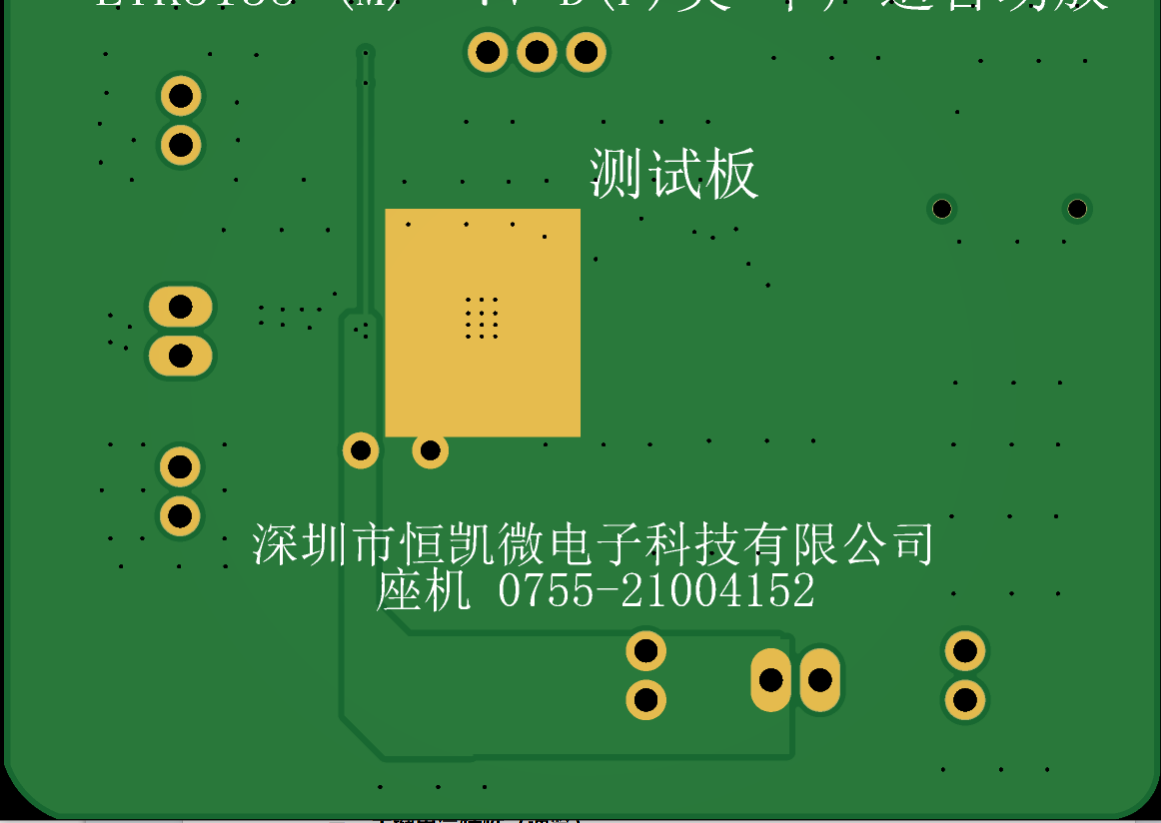

图 4：PCB顶层原理图

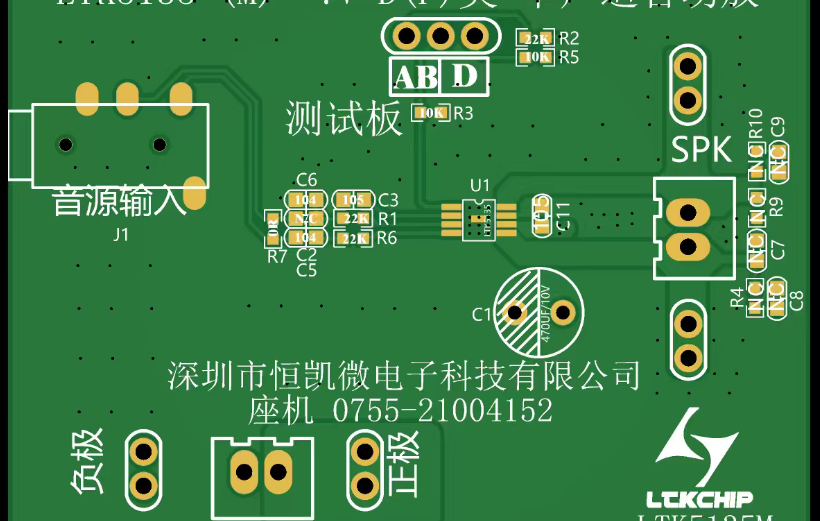

图5：PCB底层原理图

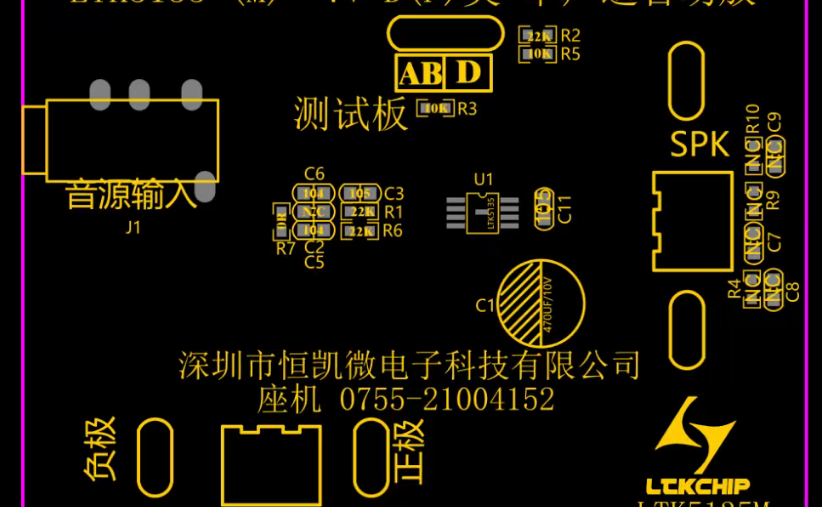

图6：PCB贴片图

三、关键电气特性（速览）

工作电压：2.5V–6.0V

输出功率：5V/4Ω@3W（THD+N≤10%）；5V/8Ω@1.6W

静态电流：典型 3.0mA（3.7V 无负载）

关断电流：＜1μA

增益调节：外部电阻可编程

保护功能：过热保护、上电 / 掉电 POP 声抑制

封装：SOP‑8，无铅环保，符合 RoHS

四、典型应用

游戏手柄、对讲机、安防设备、导航仪、蓝牙音箱、早教机、便携影音产品

五、总结

LTK5105 以高电平使能、单声道、无 NC 空脚、2.5V–6V 宽压、3W@4Ω 大功率、差分输入、SOP‑8 封装、AB 类低失真、极简外围无需复杂 PCB九大核心优势，是小体积、低功耗、高音质便携音频设备的理想功放方案。
