M2958：工作电压2.7V-5.3V 4欧6瓦 ，3欧8瓦 双电荷泵升压7.1V，单声道功放芯片 直接兼容FT2850

M2958：工作电压2.7V-5.3V

4欧6瓦 ，3欧8瓦

双电荷泵升压7.1V，单声道功放芯片

直接兼容FT2850

一、引言

在便携式音频设备向高功率、长续航、高保真升级的趋势下，音频功放 IC 作为核心驱动器件，既要满足单节锂电池供电下大功率输出需求，又要兼顾能效、轻松过EM认证与使用稳定性，成为产品体验升级的关键。

深圳市恒凯微电子科技有限公司推出的 M2958 音频功放 IC，完美解决了单节电池供电传统功放 “功率不足、续航短板、干扰、易损易失真” 的行业痛点。

二、概述

M2958以8W 单声道峰值功率为核心，融合双电荷泵自适应升压、AB/D/G 三模式自由切换、超低 EMI 与失真、全维度自恢复保护等核心技术，专为蓝牙音箱、导航仪、扩音器等便携式设备打造。

三、参数特点

1、自适应双电荷泵升压7.1V，效率与续航双优：内置自适应升压电路

2、三模式自由切换，：支持 Class AB/D/G 三类工作模式，通过 MODE 引脚电压精准控制，满足不同设备的音频驱动需求。

3、超低失真 + 自动限幅，音质体验拉满：搭载自动限幅控制（ALC）功能，可抑制输入信号过大导致的削峰失真（破音），同时对喇叭实现过载保护，提供高保真、无瑕疵的听觉体验

4、全维度自恢复保护，稳定性拉满：过流 / 短路时进入 “打嗝模式” 自恢复，过温 160℃触发保护、欠压 2.2V 锁定、2.4V 自动解除，有效避免芯片损坏。

5、超低 EMI+POP 声抑制，电磁兼容优异：无需电感、电容升压。完美解决上电、下电、启动 / 关断时的喇叭异响问题

6、高集成度 + 精简外围，易布局易量产：无复杂外围器件，电荷泵升压仅需普通电容，PCB 布板要求清晰，适配便携式设备小型化、轻量化设计需求。

四、M2958应用信息

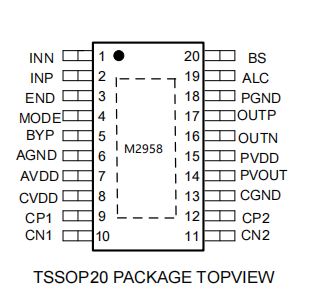

①M2958脚位图

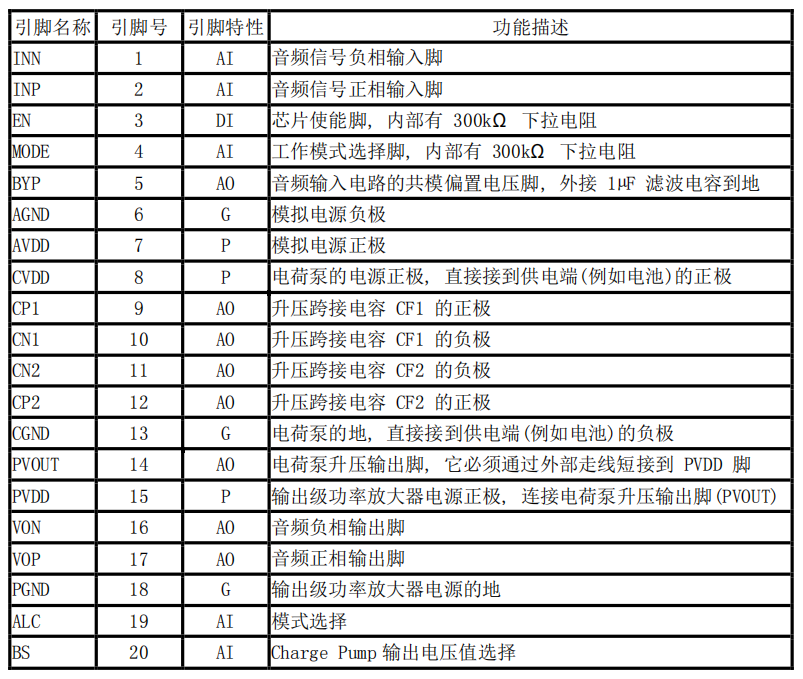

②M2958管脚说明

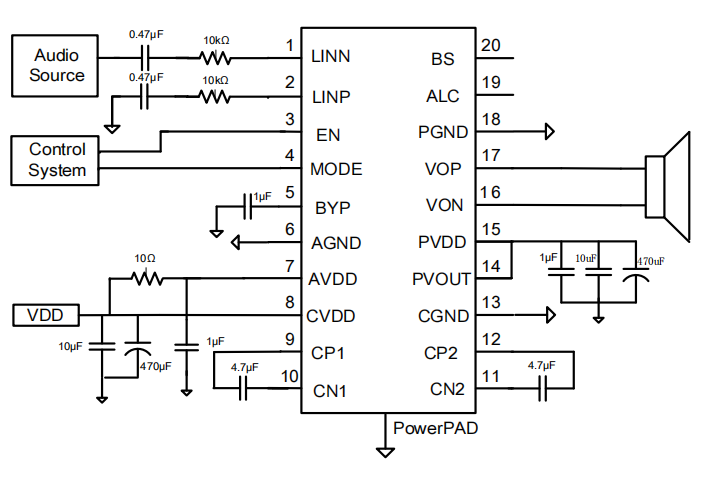

③M2958 DEMO应用示意图

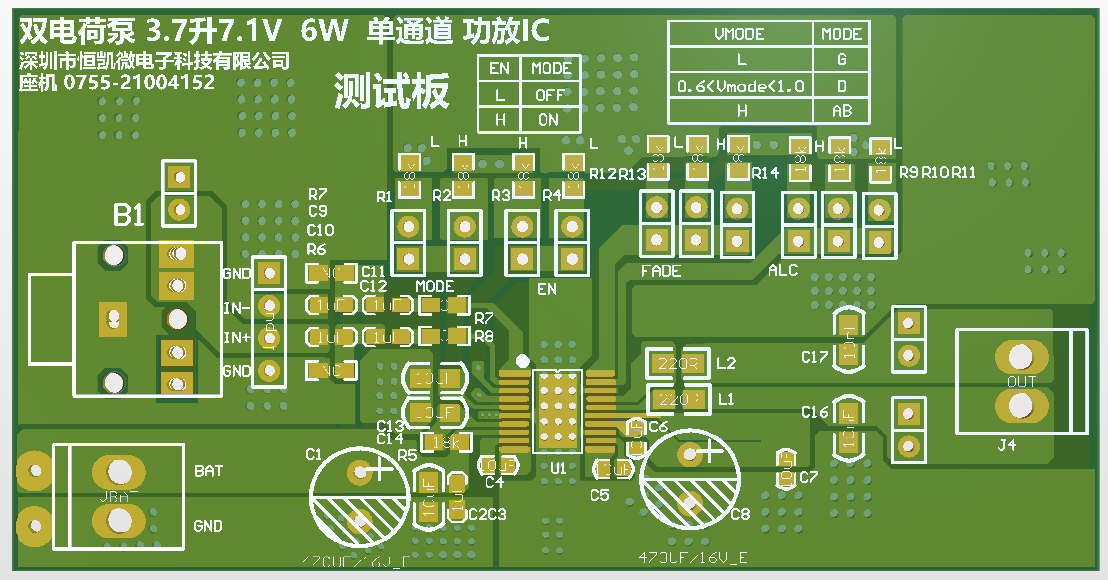

④M2958 DEMO板PCB顶层设计图

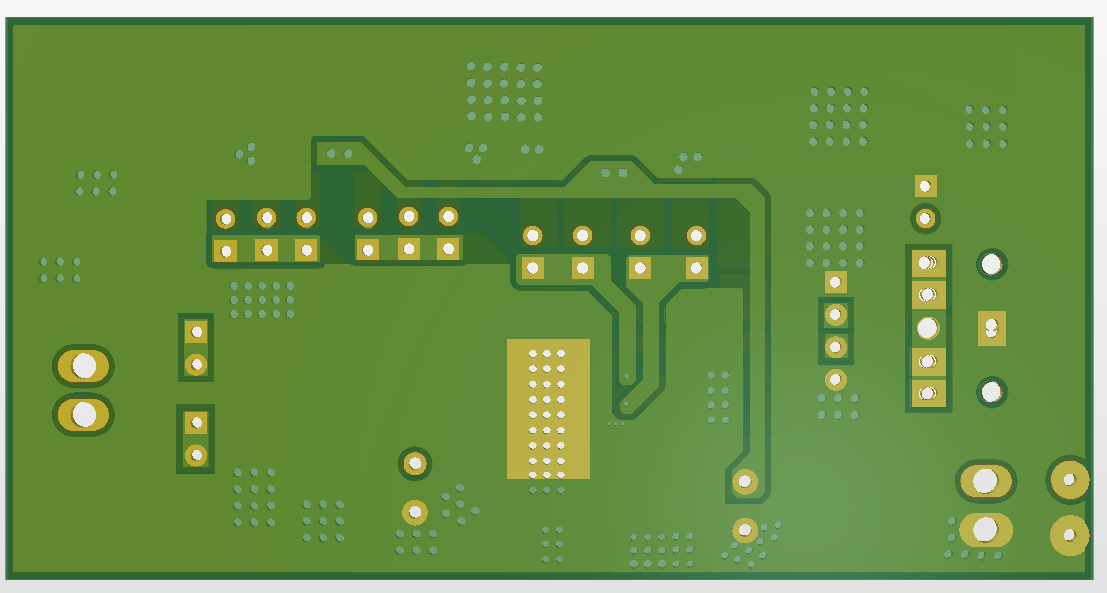

⑤M2958 DEMO板PCB底层设计图

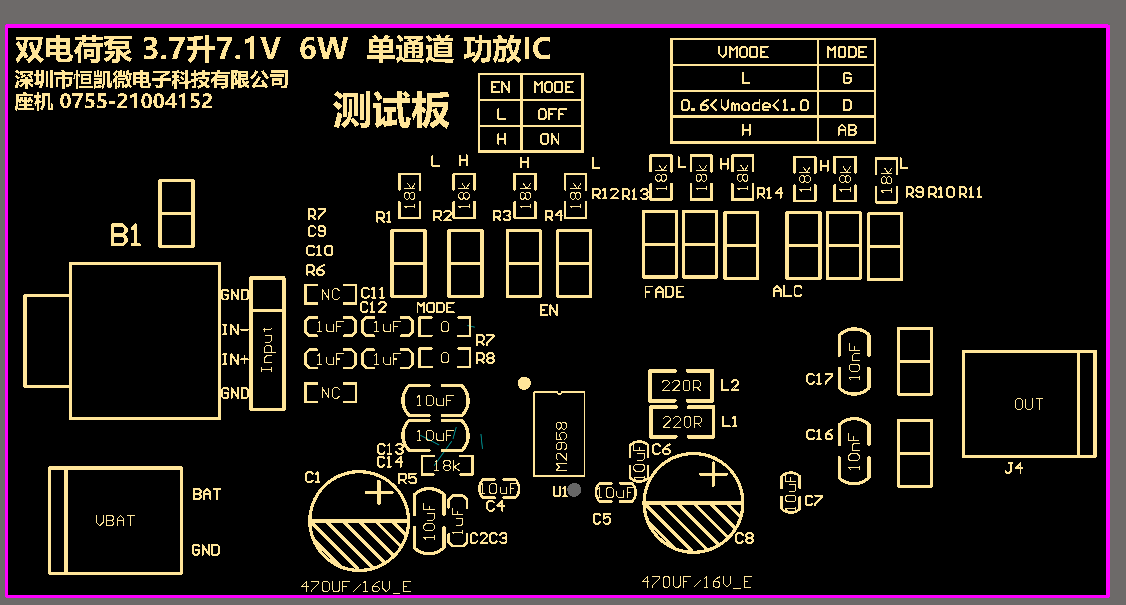

⑥M2958 DEMO板贴片图

五、总结与应用价值

市场各类电荷泵升压功放升压值基本为6.5V左右

M2958 采用最新技术工艺升压值7.1V，外围简约但功率却做到了很大的提升

不挑电池，低压状态效率高，工作电压2.7V-5.3V。

3欧8W 高功率、自适应电荷泵、，功率足、长续航。

精简的外围设计、 PCB 布局简单，大幅降低了外围量产成本，

而高保真的音质表现、稳定的工作特性，是蓝牙音箱、导航仪、扩音器等便携式音频设备的理想功放芯片选择。
