小体积大能量：LTK5208 音频功放 小体积ESOP-10封装，5V供电，双通道2×3.2W@4Ω功率输出 工作电压2.8V–7V ，AB/D类两种工作模式选择

小体积大能量：LTK5208 音频功放

前言

以前的双通道功放芯片封装都是TSSOP-20，SOP-16，DIP16。但在日新月异的电子产品中，已渐渐不能满足小面积PCB、设计紧凑的案子

为此：

LTK5208采用小体积ESOP-10封装，5V供电，双通道2×3.2W@4Ω功率输出

工作电压2.8V–7V ，AB/D类两种工作模式选择

LTK5208面向低成本便携音箱、USB 对箱、导航、游戏机主打超高性价比，支持单端输入节约IO口、外围极简、是量产最具成本优势的立体声功放方案，性价比拉满。

一、核心参数

供电：2.8V–7V（5.0V输入USB供电完美适配），扫除USB插拔电压浪涌过高击穿芯片焦虑

输出：2×3.2W@4Ω（10% THD+N，5V）

模式：AB 类 / D 类双模，FM 无干扰

控制：EN+MODE 双控 / 一线脉冲二选一

特色：无滤波器、低 EMI、DRC 防失真、超低 POPO 音

保护：过温、短路、欠压全保护

封装：ESOP-10（贴片小体积，占用PCB空间小）

5V供电2×3.0W功率范围，立体声功放芯片最优选择

二、引脚与功能

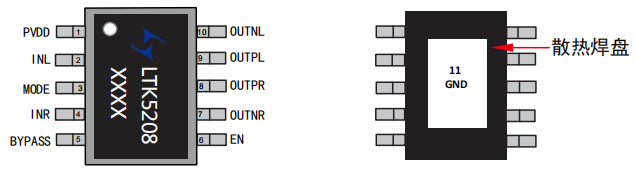

→ 展示芯片引脚编号、排列、封装外形，方便对位

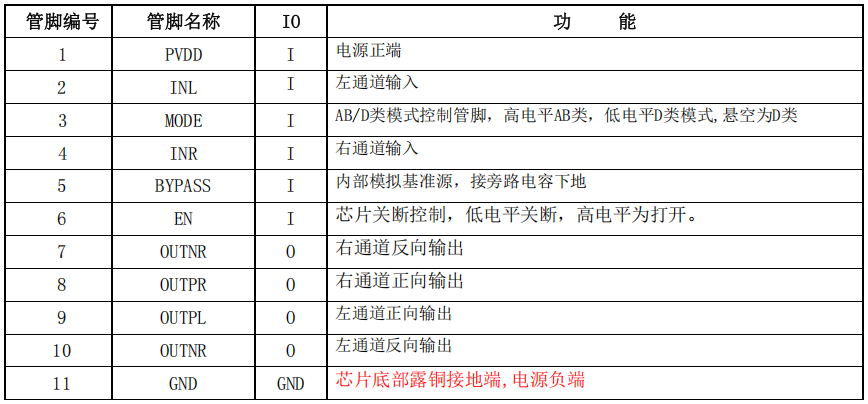

→ 标注每个引脚名称、功能、电平定义，接线一目了然

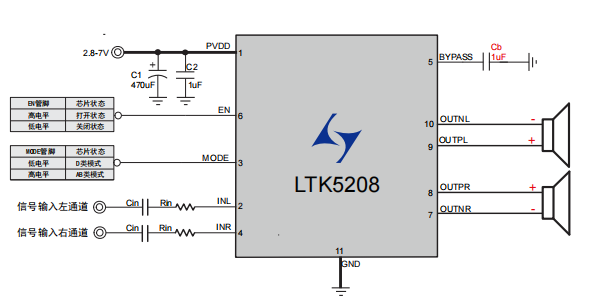

三、典型应用电路

→ 标准双声道应用电路，含供电、输入、输出、旁路电容，无脑画板

四、PCB 布局与生产

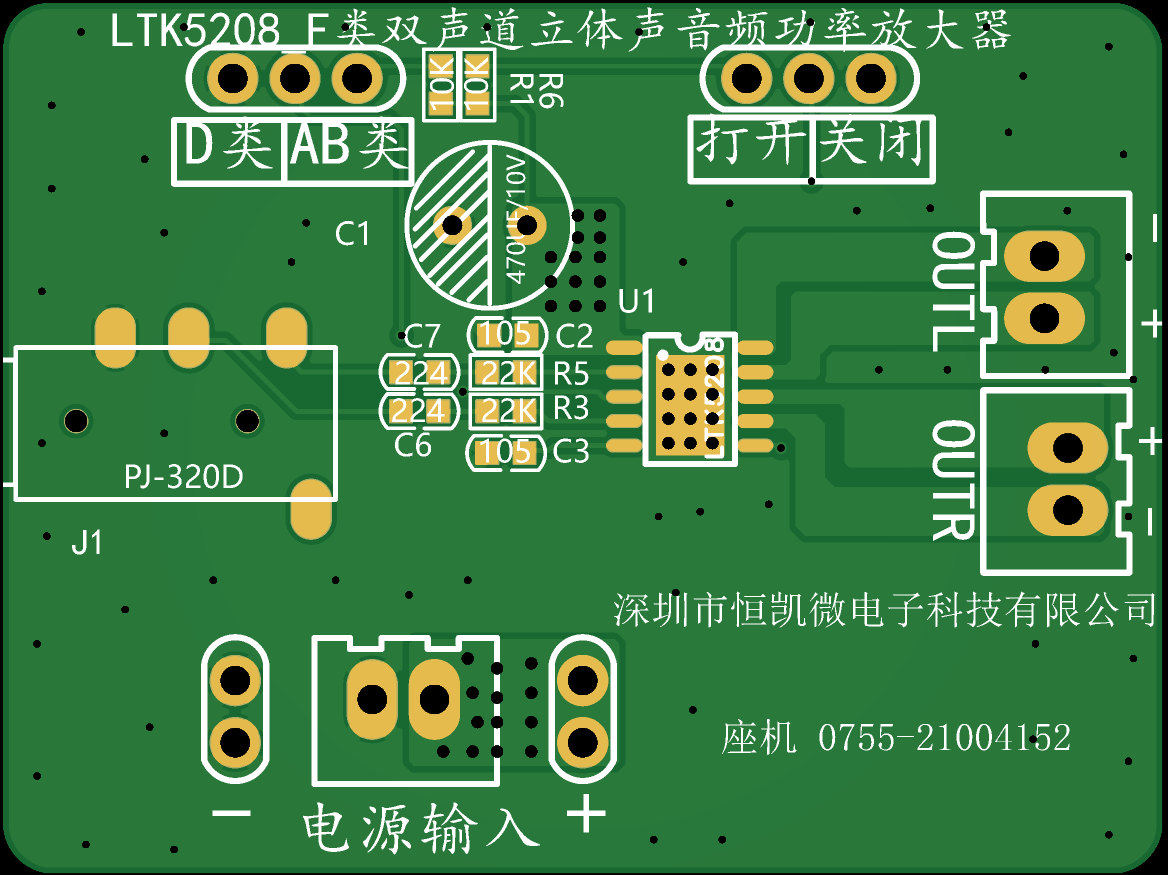

→ 顶层元件摆放、输入输出走线、电源电容就近放置规范

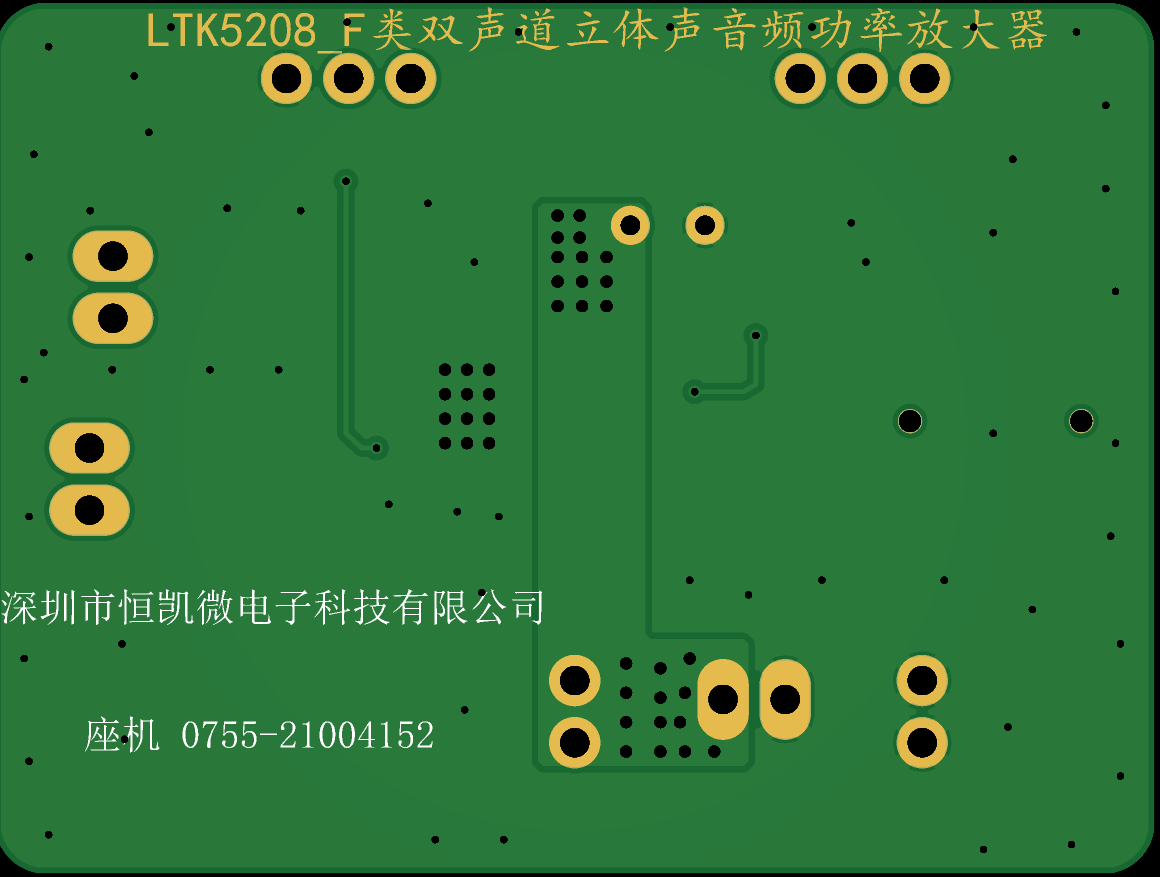

→ 底层大面积接地、散热焊盘过孔、功率地处理

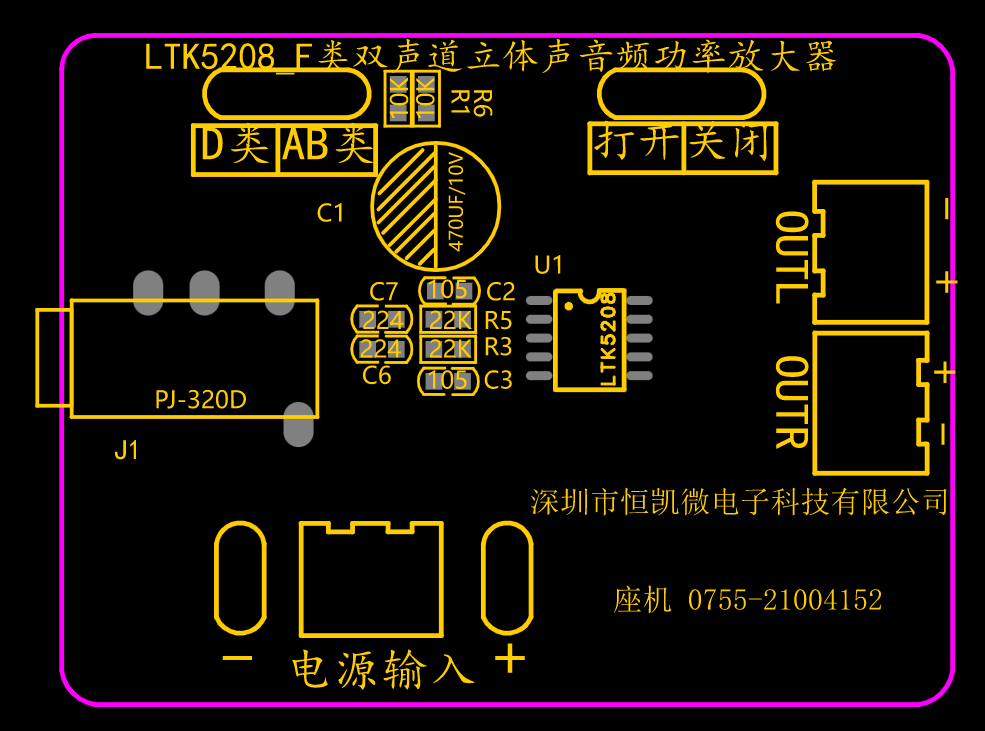

→ 位号、封装、极性标注，直接用于 SMT坐标 生产

PCB 极简要点

① 电源、输出走线短、粗、少过孔

② 散热焊盘多过孔接地，提升散热与功率

③ 输入阻容靠近芯片，包地走线降噪

④ 输出可加磁珠、电容，进一步抑制 EMI

五、核心优势

BOM 更省，成本更低，稳定供货。

1、AB/D 双模，FM无干扰D 类高效率90%；AB 类收音设备首选

2、单端输入 + 外围极简单端输入无需差分匹配，电容电阻少，免输出滤波器。

3、一线脉冲控制，省 IO 口单脚实现开关 + 模式切换，小 MCU 也能轻松驱动。

六、适用场景

·蓝牙音箱、USB对箱、显示器，笔记本、智能家居、双声道音频产品

总结

LTK5208立体声2×3.2W极致性价比、小封装、AB/D 双模

外围最简、可靠性高、音质绝对够用。

迭代10年，360度无死角，海量库存，放心砸单！
