LTK53102： 采用ESOP-16，工作电压：3V~9V，单声道内置升压11V，20W@3Ω，效率最高83%

LTK53102
前言

当前市场3.7V供电主流的内置升压功放芯片升压值大致都在10V左右，4.2V供电功率3欧15W，但低电压状态时对电池放电能力要求高。7.4V供电对电池的依赖会有所降低，输出功率、效率都会大大提升。但是这类宽电压3V-9V供电的芯片价格都比较昂贵。

现推出LTK53102刚好符合物美价廉的标准

LTK53102 采用ESOP-16，工作电压：3V~9V，单声道内置升压11V，20W@3Ω，效率最高83%

深圳市恒凯微电子科技有限公司深耕消费电子领域，聚焦音频功放研发与供应，为蓝牙音箱、户外扩音器、智能扬声器等终端工厂提供高性能芯片解决方案。 LTK53102 自适应电感升压单声道功放 IC，20W 强劲输出

一、 核心参数与封装亮点

LTK53102 采用ESOP-16 环保封装，结构紧凑，底部集成大面积散热焊盘，保障 20W 大功率输出时稳定运行，避免过热降频。

核心关键参数：

工作电压：3V~9V，适配单 / 双节锂电池；

输出功率：20W@3Ω，支持 10V/11V 两档升压可调；

核心功能：AB/D 类双模切换、三重防破音、扩频抗干扰、多重安全保护；

封装规格：ESOP-16，

二、 核心功能亮点

1. 智能自适应升压

内置大电流异步电感式升压模块，根据音频信号强度动态调节升压档位，小信号低功耗，大信号满功率输出，效率最高达 83%，兼顾功率与续航。

2. 三重防破音 + 淡入淡出

支持三种防破音模式，适配高保真、均衡、大音量等不同场景，有效保护喇叭；开关机淡入淡出功能，彻底消除冲击噪声，提升使用体验。

3. AB/D 类双模 + 扩频抗干扰

D 类模式效率高、发热低，扩频模式可降低 EMI 干扰；AB 类模式避免影响 FM 收音，双模自由切换。

4. 全方位安全保护

集成过温、欠压、过流 / 短路保护，支持限流调节

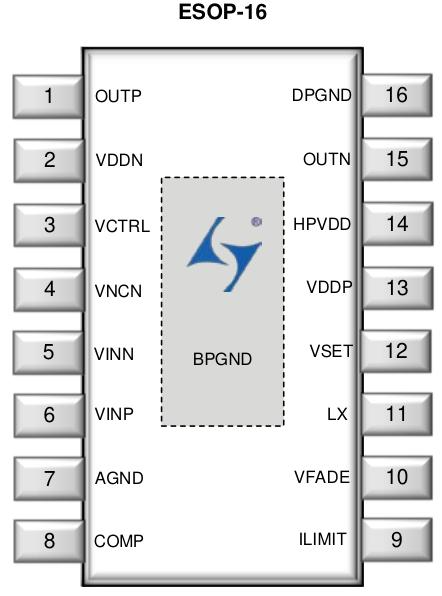

核心引脚功能分区明确，通过 VCTRL、VNCN 等引脚可快速配置工作模式与防破音等级，无需复杂调试，适配灵活。

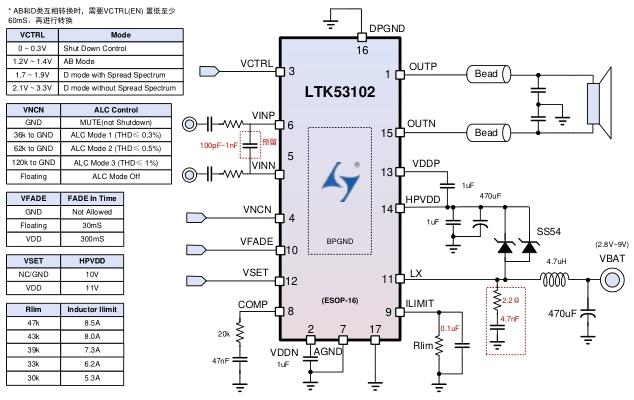

外围电路极简，仅升压电感、滤波电容等核心元器件，大幅降低研发难度与物料成本

三、 PCB 设计与贴片参考

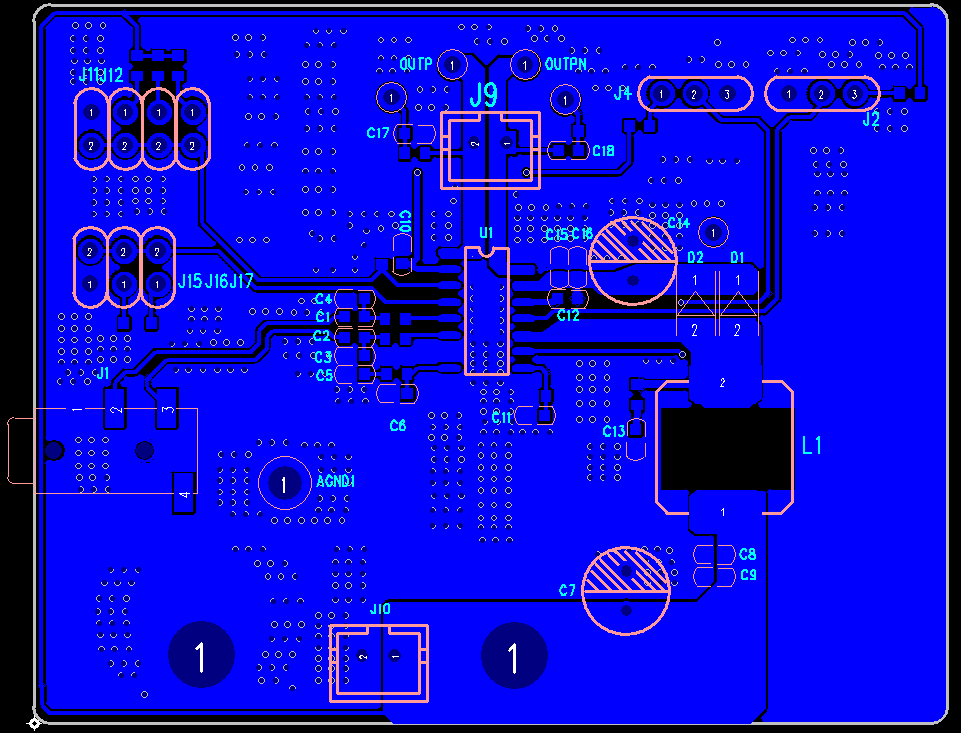

顶层布局重点优化大电流路径，升压电感、肖特基二极管靠近 LX 引脚，电源退耦电容紧贴芯片引脚，减少寄生阻抗，保障功率输出稳定。

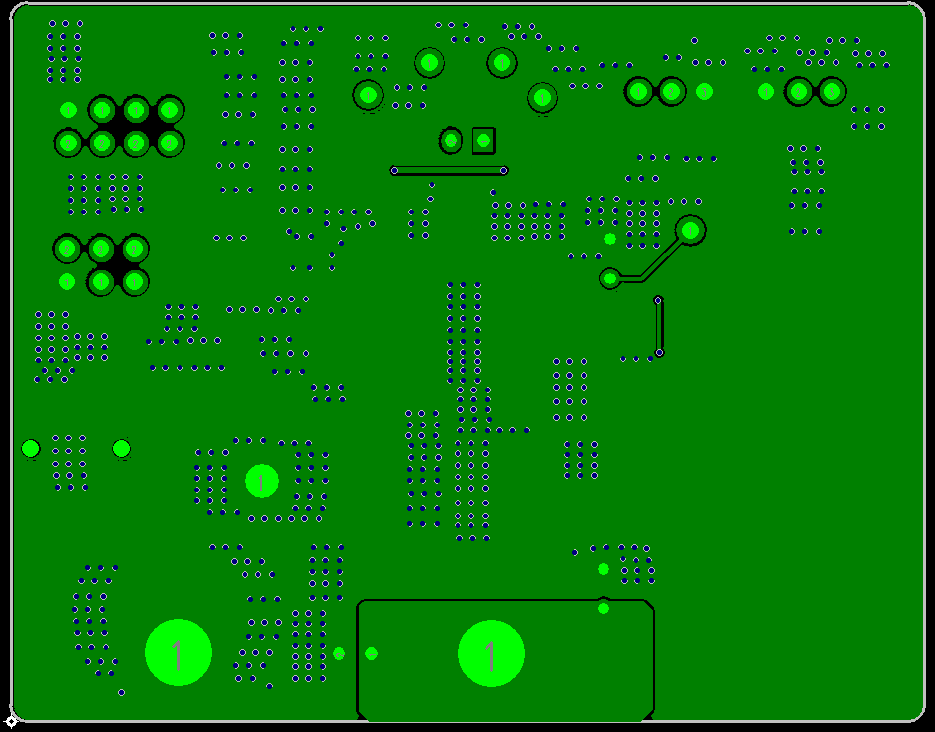

底层以大面积覆铜为主，与顶层散热焊盘通过过孔相连，强化散热效率；音频输入走线远离功率布线，抑制噪声耦合。

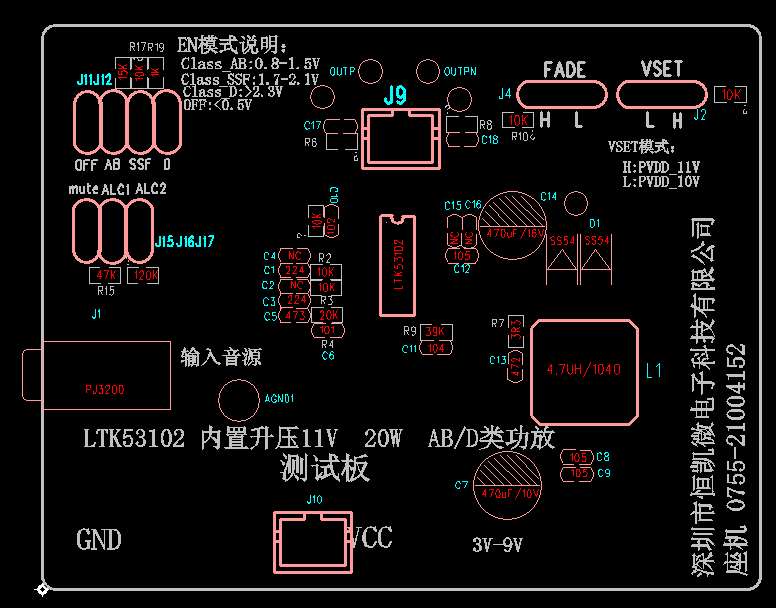

贴片图清晰标注芯片及外围元器件的摆放位置、封装规格，适配自动化 SMT 生产线，降低试产调试成本。

四、 应用场景与选型价值

LTK53102 适配性极强，可广泛应用于：

①大功率蓝牙音箱、户外扩音器；

②便携广场舞音箱、智能扬声器；

作为高性价比大功率功放芯片，LTK53102 以宽电压适配、多模式切换、高可靠性，帮助厂商快速落地产品，降低设计与生产成本，提升终端产品竞争力

最后附上核心选型清单：

芯片型号：LTK53102

核心优势：20W 大功率、双模切换、三重防破音、扩频抗干扰

应用场景：各类大功率音频设备

厂商信息：深圳市恒凯微电子科技有限公司
